液液换热器是什么？一文了解液体间换热原理

液液换热器的工作原理

液液换热器用于在两种互不相溶的液体之间传递热量，而两种流体彼此不混合。典型结构包括板式、管壳式与螺旋板式：热流体与冷流体分别流经传热面两侧，热量通过金属壁面（或板片）以传导与对流方式传递。决定换热能力的核心参数是对数平均温差（LMTD）与总传热系数 K，基本关系为 Q = K × A × ΔTlm，其中 A 为有效传热面积。

主要类型与选型要点

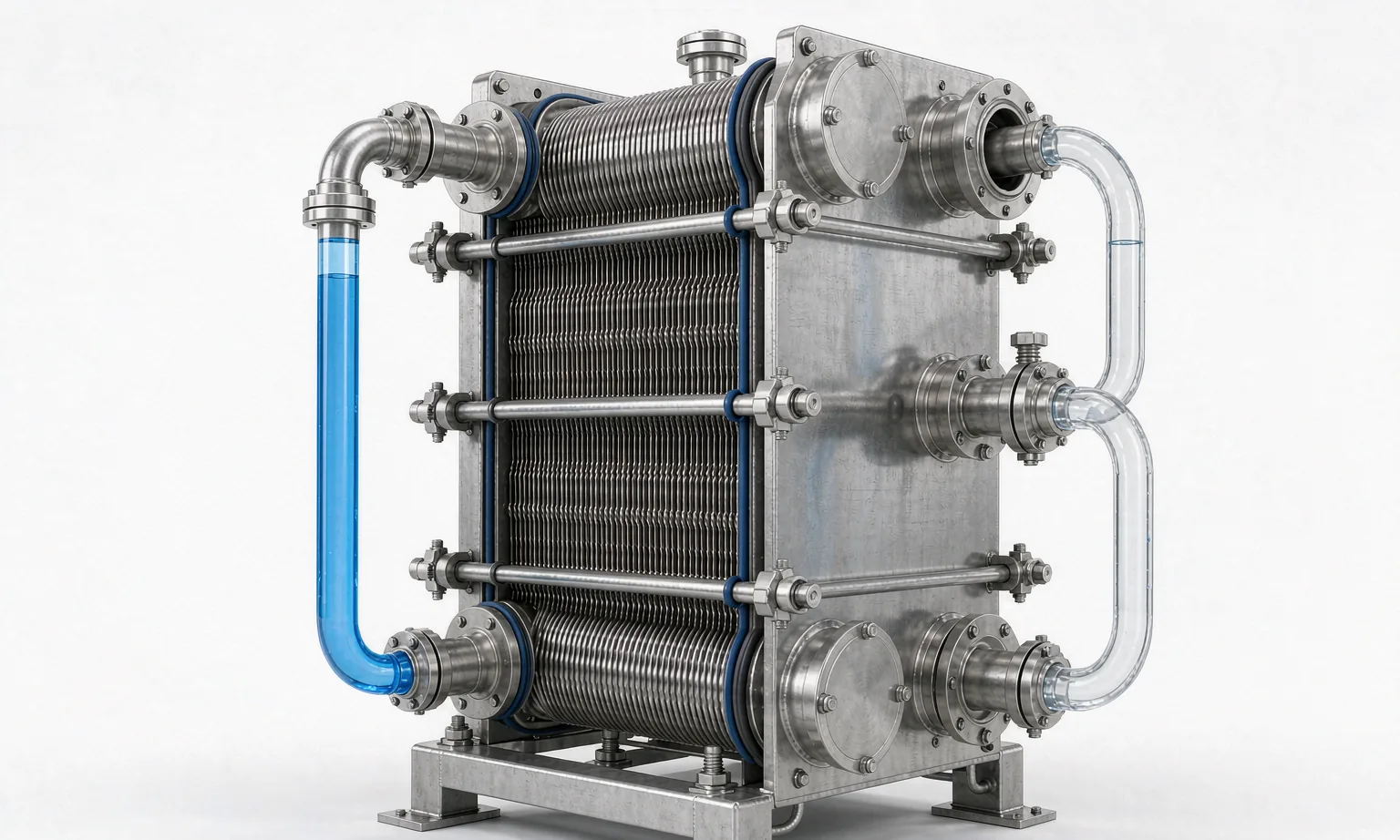

• 板式换热器：传热系数高、占地小、易拆洗，适合洁净液体如冷却水、乳液；缺点是耐温耐压有限，需关注密封垫材质与夹紧尺寸。
• 管壳式换热器：耐高温高压、结构坚固，适合工艺介质、易结垢或含颗粒的液体；可配浮头或 U 型管以补偿热膨胀。
• 螺旋板式换热器：流体在螺旋通道内流动、自清洁能力强，适合高粘度或易结垢液体。

选型时应重点核算流量、进出口温度、允许压降与结垢系数；对腐蚀性介质应选 316L 不锈钢、钛材或石墨；存在串漏风险时优先采用双管板或带泄漏报警的隔离结构。

工程应用与节能案例

液液换热广泛应用于余热回收：如工艺热水与补水预热、冷却水与冷冻水之间的免费供冷、数据中心液冷回路的热量梯级利用。在完整的能量回收网络中，液-液环节常与气气换热、气液换热配合；本站液液换热相关设备也常用于空气净化与工艺冷却的闭式循环。实际改造中，合理的液液换热可回收 30%–70% 的废热，显著降低蒸汽与电耗。
